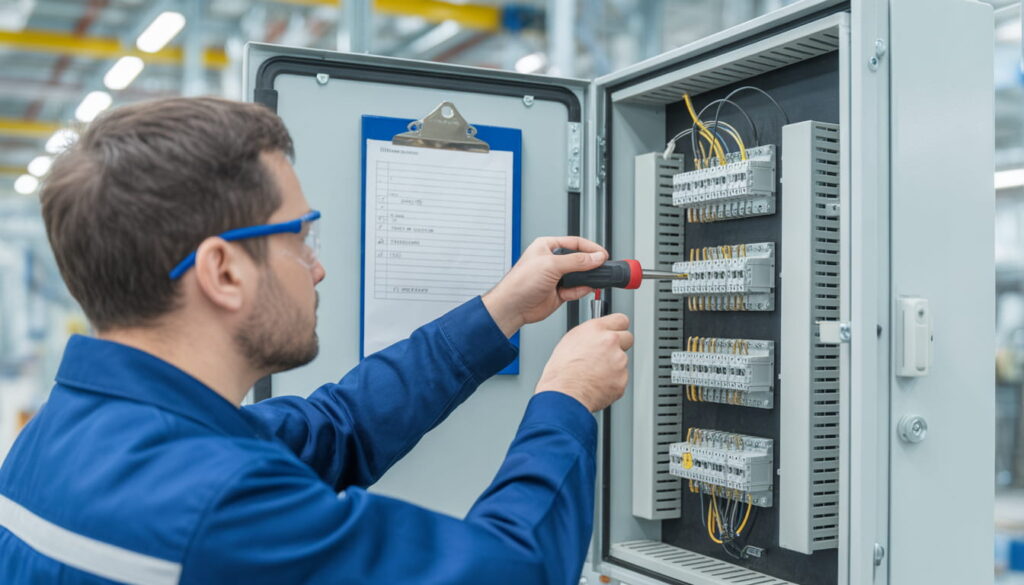

کنترل کیفیت تابلو برق: ۷ تست حیاتی قبل از تحویل به مشتری

تصور کنید یک تابلو برق سفارش داده‌اید، با هزینه‌ای قابل توجه تحویل گرفته‌اید و روی خط تولید نصب کرده‌اید. اما چند ماه بعد، ناگهان بوی سوختگی از تابلو به مشام می‌رسد و پیش از آنکه بتوانید کاری کنید، بخشی از تجهیزات ذوب شده و خط تولید برای هفته‌ها از کار می‌افتد. این کابوس‌ترین سناریو برای هر مدیر صنعتی است. سوال اینجاست: آیا می‌دانستید با چند تست ساده اما حیاتی در کارخانه سازنده، می‌شد از این فاجعه جلوگیری کرد؟ در این مقاله، پرده از ۷ تستی برمی‌داریم که یک شرکت ساخت تابلو برق معتبر باید قبل از تحویل انجام دهد تا خیال شما از کیفیت و ایمنی محصول راحت باشد.

فهرست مطالب

• چرا کنترل کیفیت در تابلو برق، مرز بین سود و زیان است؟

• ۷ تست حیاتی که تابلو برق شما باید پشت سر بگذارد

  • تست بازرسی چشمی و ابعادی

  • تست تداوم مدار (Continuity Test)

  • تست مقاومت عایقی (Insulation Resistance Test)

  • تست ولتاژ اعمالی (Dielectric Test)

  • تست عملکردی (Functional Test)

  • تست حرارتی (Temperature Rise Test)

  • تست حفاظت در برابر اتصال کوتاه (Short-Circuit Withstand Test)

• چگونه از انجام این تست‌ها توسط سازنده مطمئن شویم؟

• سوالات متداول (FAQ)

چرا کنترل کیفیت در تابلو برق، مرز بین سود و زیان است؟

در دنیای صنعت، تابلو برق صنعتی تنها یک محفظه فلزی نیست، بلکه قلب سیستم کنترل و توزیع انرژی شماست. یک نقص کوچک در سیم‌بندی، یک اتصال شل روی شینه، یا یک قطعه بی‌کیفیت می‌تواند زنجیره‌ای از خرابی‌ها را به دنبال داشته باشد که هزینه‌های آن به مراتب بیشتر از قیمت تابلو برق صنعتی خواهد بود.

مثال واقعی: در یک پروژه آبرسانی در شیراز، تابلوی کنترل پمپ‌ها به دلیل عدم انجام تست عملکردی دقیق در کارخانه، پس از نصب دچار تداخل در فرمان‌ها شد. این مشکل باعث روشن ماندن همزمان دو پمپ و ایجاد فشار مضاعف به خط لوله گردید که نهایتاً به ترکیدگی لوله و خسارت میلیاردی منجر شد. اگر سازنده کنترل کیفیت تابلو برق را جدی گرفته بود، این فاجعه هرگز رخ نمی‌داد.

۷ تست حیاتی که تابلو برق شما باید پشت سر بگذارد

یک تولیدکننده معتبر مانند تابلو پارس نو قبل از تحویل هر محصول، آن را از فیلتر ۷ تست سختگیرانه عبور می‌دهد:

۱. تست بازرسی چشمی و ابعادی

اولین و ساده‌ترین اما بسیار مهم‌ترین تست. قبل از هر گونه تست الکتریکی، تابلو از نظر ظاهری و ابعادی بررسی می‌شود:

✅ نکات اجرایی که در این تست بررسی می‌شود:

• تطابق کامل ابعاد با نقشه‌های مصوب

• عدم وجود خراش، فرورفتگی یا رنگ‌پردگی روی بدنه

• سلامت لولاها، قفل‌ها و درب‌ها

• نصب صحیح پلاک‌ها و برچسب‌ها

• مرتب بودن سیم‌کشی داخل تابلو با استفاده از داکت و کابل‌تای

• عدم وجود هرگونه جسم خارجی یا براده فلز در داخل تابلو

۲. تست تداوم مدار (Continuity Test)

این تست برای اطمینان از سلامت مسیرهای الکتریکی و اتصالات انجام می‌شود. با استفاده از یک دستگاه مخصوص، همه اتصالات از جمله مسیر زمین (ارت) و شینه‌ها بررسی می‌شوند تا هیچ قطعی یا اتصال شلی وجود نداشته باشد.

🧩 لیست موارد بررسی شده در تست تداوم:

• ✔️ اتصالات بین قطعات و ترمینال‌ها

• ✔️ مسیر ارت اصلی و فرعی

• ✔️ اتصالات شینه‌ها به یکدیگر

• ✔️ سالم بودن فیوزها و لینک‌های حفاظتی

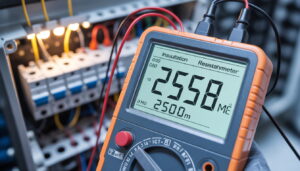

۳. تست مقاومت عایقی (Insulation Resistance Test)

در این تست، با اعمال ولتاژ DC بالا (معمولاً ۵۰۰ یا ۱۰۰۰ ولت) بین فازها و بدنه، میزان مقاومت عایقی سیم‌ها و قطعات سنجیده می‌شود. اگر مقاومت عایقی کمتر از حد استاندارد (معمولاً ۱ مگا اهم) باشد، نشانه نفوذ رطوبت، خرابی عایق یا آلودگی در مسیرهاست و تابلو مردود اعلام می‌شود.

۴. تست ولتاژ اعمالی (Dielectric Test) یا هایپات

این تست، تست فشار قوی تابلو است. برای اطمینان از اینکه عایق‌بندی تابلو در برابر ولتاژهای گذرا و اضافه ولتاژهای احتمالی مقاوم است، ولتاژی بالاتر از ولتاژ نامی (مثلاً ۲۰۰۰ ولت) به مدت ۱ دقیقه به تابلو اعمال می‌شود. اگر جرقه یا شکست الکتریکی رخ ندهد، تابلو این تست را با موفقیت پشت سر گذاشته است.

🌍 لینک خارجی معتبر: برای آشنایی بیشتر با استانداردهای تست دی‌الکتریک، می‌توانید به مستندات مؤسسه استاندارد و تحقیقات صنعتی ایران (ISIRI) مراجعه کنید.

۵. تست عملکردی (Functional Test)

مهم‌ترین و شیرین‌ترین بخش تست! در این مرحله، تابلو مانند یک موجود زنده راه‌اندازی می‌شود و عملکرد همه بخش‌ها شبیه‌سازی می‌گردد:

✅ نکات اجرایی تست عملکردی:

• شبیه‌سازی فرمان‌های کنتاکتورها و رله‌ها

• بررسی عملکرد صحیح تایمرها و رله‌های هوشمند

• تست سیستم هشدار دهنده (چراغ‌های سیگنال و آژیر)

• تست عملکرد اینترلاک‌ها و قفل‌های ایمنی

• شبیه‌سازی خطاها و بررسی عملکرد صحیح سیستم حفاظتی

این تست دقیقاً نشان می‌دهد که تابلو در محل پروژه چگونه رفتار خواهد کرد.

۶. تست حرارتی (Temperature Rise Test)

هنگامی که جریان برق از قطعات عبور می‌کند، گرما تولید می‌شود. این تست بررسی می‌کند که آیا دمای قطعات در حداکثر جریان نامی، از حد مجاز تعیین‌شده در استاندارد تجاوز نمی‌کند یا خیر. افزایش دمای بیش از حد می‌تواند نشانه طراحی نادرست، انتخاب اشتباه قطعات یا اتصالات ضعیف باشد.

🧩 جدول حداکثر دمای مجاز برخی قطعات (طبق استاندارد):

۷. تست حفاظت در برابر اتصال کوتاه (Short-Circuit Withstand Test)

این تست که معمولاً در آزمایشگاه‌های مرجع انجام می‌شود، بررسی می‌کند که آیا تابلو می‌تواند جریان عظیم اتصال کوتاه را برای مدت کوتاهی تحمل کند تا تجهیزات حفاظتی (مانند کلید مینیاتوری یا فیوز) فرصت قطع کنند. تحمل این جریان نیازمند محاسبات دقیق و انتخاب صحیح قطعات و شینه‌هاست.

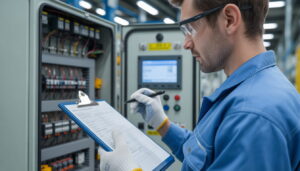

چگونه از انجام این تست‌ها توسط سازنده مطمئن شویم؟

حالا که با این تست‌ها آشنا شدید، چگونه می‌توانید از انجام آنها توسط سازنده اطمینان حاصل کنید؟

✅ نکات اجرایی:

1. درخواست مدارک کنترلی: هنگام عقد قرارداد، قید کنید که ارائه گزارش تست‌های کیفیت (QC Report) قبل از تحویل، الزامی است.

2. بازدید حین ساخت: درخواست بازدید از کارخانه در مراحل مختلف ساخت را داشته باشید تا از نزدیک روند کنترل کیفیت را مشاهده کنید.

3. پرسش از تجهیزات تست: از سازنده بپرسید که از چه تجهیزاتی برای تست استفاده می‌کند و چه گواهینامه‌هایی برای کالیبراسیون آنها وجود دارد.

4. نمونه قرارداد شفاف: در قرارداد خود شرط کنید که در صورت عدم تطابق نتایج تست با استانداردها، تابلو مردود اعلام شده و اصلاح گردد.

همانطور که در مقاله پایه “تابلو برق صنعتی: انواع، استانداردها و انتخاب بهترین گزینه برای پروژه شما” اشاره کردیم، یکی از معیارهای اصلی برای تشخیص یک شرکت ساخت تابلو برق در ایران معتبر از یک کارگاه ساده، وجود یک سیستم کنترل کیفیت تابلو برق مستند و دقیق است.

 سؤالات متداول (FAQ)

سوال: آیا این تست‌ها هزینه اضافی به من تحمیل نمی‌کند؟
جواب: در نگاه اول شاید اینطور به نظر برسد، اما واقعیت برعکس است. هزینه انجام این تست‌ها در کارخانه، در مقایسه با هزینه توقف خط تولید، خرابی تجهیزات و خسارات جانی در آینده، ناچیز است. شرکت‌های معتبر، هزینه کنترل کیفیت را در قیمت تابلو برق صنعتی لحاظ کرده‌اند و آن را نه یک هزینه، بلکه یک سرمایه‌گذاری برای اعتبار خود می‌دانند.

سوال: چه مدت زمان برای انجام این تست‌ها نیاز است؟
جواب: بسته به پیچیدگی و ابعاد تابلو، معمولاً بین ۱ تا ۳ روز کاری زمان برای انجام کامل این ۷ تست نیاز است. این زمان در برنامه تحویل پروژه لحاظ می‌شود.

سوال: اگر تست‌ها با موفقیت انجام نشوند، چه اتفاقی می‌افتد؟
جواب: در یک فرآیند استاندارد، تابلو به واحد تولید بازگردانده می‌شود، علت خطا بررسی و رفع می‌گردد، و سپس دوباره کل مراحل تست را از ابتدا طی می‌کند. هیچ محصولی با خطای تاییدشده نباید به دست مشتری برسد.

سوال: آیا می‌توانم هنگام تحویل تابلو، شاهد انجام تست‌ها باشم؟
جواب: قطعاً. شرکت‌های معتبری مانند تابلو پارس نو از حضور کارفرما یا نماینده او در زمان انجام تست‌ها استقبال می‌کنند. این شفافیت، نشانه اعتماد به نفس و کیفیت کار است.

 جمع‌بندی کاربردی

انتخاب یک تابلوی برق صنعتی، تنها به قیمت و ظاهر خلاصه نمی‌شود. کیفیت درونی آن، که با این ۷ تست حیاتی سنجیده می‌شود، تعیین‌کننده اصلی طول عمر، ایمنی و کارایی آن است. با اصرار بر دریافت گزارش تست‌ها و بازدید از کارخانه، می‌توانید مطمئن شوید که سرمایه‌تان را به درستی هزینه کرده‌اید و از بروز فجایع پرهزینه در آینده جلوگیری کرده‌اید.

در تابلو پارس نو، ما معتقدیم کیفیت چیزی نیست که فقط روی کاغذ ادعا شود، بلکه باید در کارخانه اثبات گردد. به همین دلیل، تمام محصولات ما پیش از خروج از درب کارخانه، این ۷ تست حیاتی را با موفقیت پشت سر می‌گذارند و مستندات کامل آن به مشتری ارائه می‌شود.

📞 برای اطمینان از کیفیت تابلو برق پروژه خود، همین حالا با کارشناسان ما تماس بگیرید و از نزدیک شاهد فرآیند کنترل کیفیت در کارخانه تابلو پارس نو باشید.

---
