فرض کنید تابلوی برق فشار قوی کارخانه شما با یک جرقه ناگهانی، دچار آتشسوزی میشود. پس از مهار آتش، تیم کارشناسی علت را بررسی میکند و متوجه میشوید که یک ترک مویی در محفظه عایقی تابلو، راه نفوذ رطوبت را باز کرده و اتصال کوتاه مرگباری ایجاد نموده است. سوال اینجاست: آیا راهی برای شناسایی این ترکها پیش از وقوع فاجعه وجود دارد؟ پاسخ مثبت است: تست فشار (هیدرواستاتیک) تابلو. در این مقاله، با این تست حیاتی آشنا میشوید که میتواند جان و سرمایه شما را نجات دهد.
فهرست مطالب
-
تست هیدرواستاتیک تابلو دقیقاً چیست؟
-
چرا انجام این تست برای تابلوهای صنعتی ضروری است؟
-
چه تابلوهایی به تست هیدرواستاتیک نیاز دارند؟
-
مراحل انجام تست فشار (هیدرواستاتیک) تابلو
-
استانداردهای مرتبط با تست هیدرواستاتیک
-
چه زمانی باید این تست انجام شود؟
-
سوالات متداول (FAQ)
تست هیدرواستاتیک تابلو دقیقاً چیست؟
تست هیدرواستاتیک، روشی برای بررسی سلامت و مقاومت مکانیکی محفظههای آببندیشده (مانند تابلوهای برق ضدآب) در برابر نفوذ مایعات و رطوبت است. در این تست، محفظه تابلو در معرض فشار آب با شدت و مدت زمان مشخص قرار میگیرد تا هرگونه نشتی، ترک یا ضعف در آببندی آن شناسایی شود.
این تست با تستهای الکتریکی که در مقاله “کنترل کیفیت تابلو برق: ۷ تست حیاتی قبل از تحویل به مشتری“ توضیح دادیم، متفاوت است. در آنجا سلامت الکتریکی تابلو بررسی میشد، اما اینجا سلامت فیزیکی و آببندی آن مورد آزمون قرار میگیرد.
چرا انجام این تست برای تابلوهای صنعتی ضروری است؟
🎬 مثال واقعی: یک تصفیهخانه فاضلاب در جنوب کشور، از تابلوهای برقی استفاده میکرد که در فضای باز و در مجاورت رطوبت شدید نصب شده بودند. پس از یک سال، به دلیل نفوذ تدریجی رطوبت از طریق درزهای غیراستاندارد، چندین تابلو دچار اتصالی و خرابی شدند. اگر این تابلوها قبل از نصب، تست هیدرواستاتیک را با موفقیت پشت سر گذاشته بودند، این اتفاق هرگز رخ نمیداد.
✅ دلایل ضرورت انجام تست هیدرواستاتیک:
-
تشخیص ترکهای مویی: ترکهای ریزی که با چشم غیرمسلح دیده نمیشوند، با این تست آشکار میگردند.
-
اطمینان از آببندی درزها: واشرها و درزگیرهای درب تابلو ممکن است در طول زمان کیفیت خود را از دست بدهند. این تست سلامت آنها را در لحظه تحویل تأیید میکند.
-
پیشگیری از خوردگی داخلی: نفوذ رطوبت به داخل تابلو، باعث زنگزدگی قطعات، اتصالات و شینهها میشود که عمر مفید تابلو را drastically کاهش میدهد.
-
ایمنی پرسنل: نفوذ آب به داخل تابلوهای برق دار، خطر برقگرفتگی را برای اپراتورها و تعمیرکاران به شدت افزایش میدهد.
-
اجتناب از توقف خط تولید: خرابی ناشی از نفوذ رطوبت، معمولاً ناگهانی و غیرمنتظره است و توقفهای طولانی و پرهزینه ایجاد میکند.

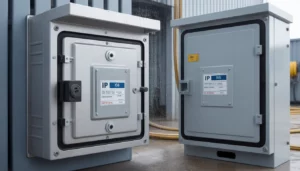

چه تابلوهایی به تست هیدرواستاتیک نیاز دارند؟
همه تابلوهای برق نیازی به این تست ندارند. اما برای تابلوهایی که در شرایط زیر نصب میشوند، این تست الزامی است:
🧩 لیست تابلوهای نیازمند تست هیدرواستاتیک:
| نوع تابلو | دلیل نیاز به تست | درجه حفاظت (IP) پیشنهادی |
|---|---|---|
| تابلوهای فضای باز (Outdoor) | در معرض باران، برف، رطوبت و گردوغبار | IP55 تا IP66 |
| تابلوهای صنایع دریایی و بنادر | مجاورت دائمی با رطوبت و نمک | IP66 یا بالاتر |
| تابلوهای تصفیهخانهها و پمپاژ | رطوبت بالا و احتمال پاشش آب | IP55 تا IP65 |
| تابلوهای صنایع غذایی و شستشو | شستشوی مکرر با آب و مواد شوینده | IP66 تا IP69K |
| تابلوهای معادن و کارخانجات سیمان | نفوذ گردوغبار همراه با رطوبت | IP65 |

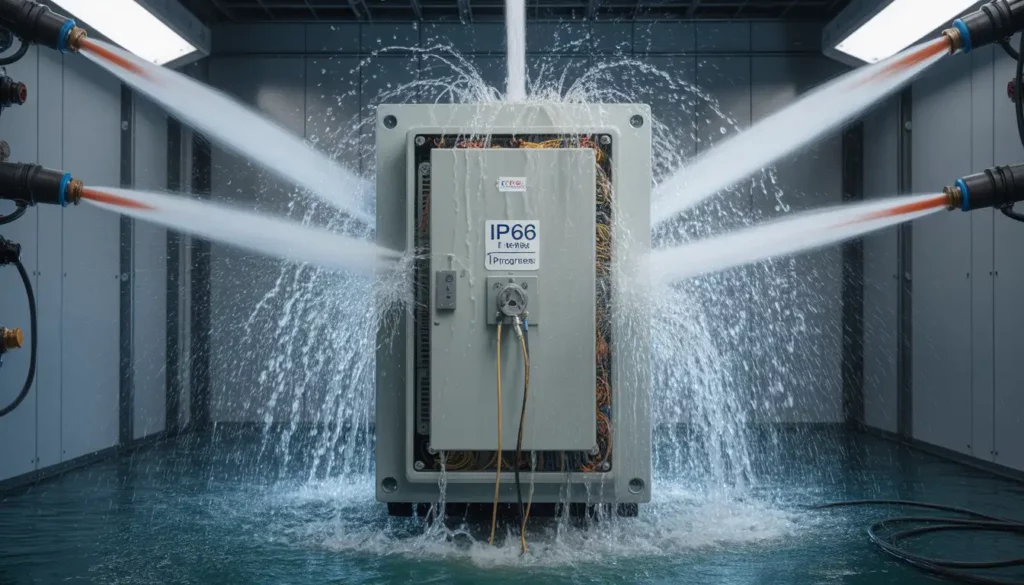

مراحل انجام تست فشار (هیدرواستاتیک) تابلو
تست هیدرواستاتیک معمولاً طبق استانداردهای بینالمللی مانند IEC 60529 (برای درجه حفاظت IP) انجام میشود. مراحل کلی آن به این شرح است:
-
آمادهسازی تابلو: تمام دربها، دریچهها و گذرگاههای کابل در وضعیت عادی بسته میشوند. قطعات الکتریکی حساس ممکن است برای جلوگیری از آسیب، خارج شوند.
-
قرارگیری در محفظه تست: تابلو درون محفظه مخصوص تست هیدرواستاتیک قرار میگیرد.
-
اعمال فشار آب: با استفاده از نازلهای استاندارد، آب با فشار مشخص (معمولاً ۳۰ تا ۱۰۰ کیلوپاسکال بسته به درجه IP) از زوایای مختلف به تابلو پاشیده میشود.
-
مدت زمان تست: این فرآیند معمولاً بین ۳ تا ۱۵ دقیقه (بسته به استاندارد و درجه حفاظت مورد نظر) ادامه مییابد.
-
بررسی نهایی: پس از اتمام تست، داخل تابلو به دقت بررسی میشود. اگر هیچ اثری از نفوذ آب مشاهده نشود، تابلو تست را با موفقیت پشت سر گذاشته است.
✅ نکته اجرایی: حتماً از سازنده بخواهید که گواهی انجام تست هیدرواستاتیک را به همراه تصاویر و فیلم فرآیند تست به شما ارائه دهد.
استانداردهای مرتبط با تست هیدرواستاتیک
مهمترین استاندارد مرتبط با این تست، استاندارد IEC 60529 است که درجات حفاظت (IP) را تعریف میکند. این استاندارد مشخص میکند که برای رسیدن به هر درجه IP، تابلو باید چه نوع تستهایی را پشت سر بگذارد:
🌍 لینک خارجی معتبر: برای مطالعه دقیق الزامات استاندارد IEC 60529، میتوانید به وبسایت رسمی کمیسیون بینالمللی الکتروتکنیک (IEC) مراجعه کنید.
🧩 جدول ارتباط درجه IP با نوع تست:
| درجه حفاظت (IP) | محافظت در برابر | نوع تست مرتبط |
|---|---|---|
| IP54 | پاشش آب از همه جهات | تست آبپاشی با فشار کم |
| IP55 | پاشش آب با فشار بیشتر | تست آبپاشی با نازل |
| IP65 | جت آب از همه جهات | تست جت آب با فشار مشخص |
| IP66 | جت آب پرفشار | تست جت آب قوی |
| IP67 | غوطهوری موقت در آب | تست غوطهوری |
| IP68 | غوطهوری مداوم در آب | تست غوطهوری طولانیمدت |
همانطور که در مقاله پایه “تابلو برق صنعتی: انواع، استانداردها و انتخاب بهترین گزینه برای پروژه شما“ اشاره کردیم، آشنایی با این استانداردها یکی از ارکان اصلی انتخاب یک تابلوی برق با کیفیت است.
چه زمانی باید این تست انجام شود؟
زمانبندی انجام تست هیدرواستاتیک به شرح زیر است:
-
پس از ساخت و قبل از تحویل: مهمترین زمان انجام تست، پس از اتمام فرآیند ساخت و قبل از ارسال تابلو به محل پروژه است. این تست نهایی، تضمین میکند که محصولی که دریافت میکنید، از همان ابتدا عاری از عیوب آببندی است.
-
پس از تعمیرات اساسی: اگر تابلو دچار آسیب فیزیکی شده یا تعمیرات اساسی روی آن انجام شده است (مثلاً تعویض درب یا ایجاد سوراخ جدید)، انجام مجدد تست توصیه میشود.
-
به صورت دورهای: برای تابلوهایی که در شرایط محیطی بسیار سخت کار میکنند (مانند صنایع دریایی)، توصیه میشود هر چند سال یکبار (مثلاً هر ۳ تا ۵ سال) تست هیدرواستاتیک به صورت دورهای تکرار شود.
📚 سؤالات متداول (FAQ)
سوال: آیا انجام تست هیدرواستاتیک روی قیمت تابلو تأثیر میگذارد؟
جواب: بله، طبیعتاً هرگونه تست کنترلی، هزینههایی به همراه دارد. اما این هزینه در مقایسه با هزینههای هنگفت خرابی و توقف تولید در آینده، بسیار ناچیز است. شرکتهای معتبر، این هزینه را به عنوان بخشی از فرآیند تضمین کیفیت در قیمت تابلو برق صنعتی لحاظ میکنند.
سوال: تفاوت تست هیدرواستاتیک با تست نشت چیست؟
جواب: تست هیدرواستاتیک معمولاً با فشار آب انجام میشود و برای محفظههایی کاربرد دارد که مستقیماً در معرض آب هستند. تست نشت (Leak Test) ممکن است با هوا یا گاز انجام شود و برای محفظههایی که نیاز به آببندی کامل در برابر گازها یا رطوبت دارند، استفاده میگردد.
سوال: آیا میتوانم این تست را در محل پروژه انجام دهم؟
جواب: انجام اصولی این تست نیاز به تجهیزات خاص و شرایط کنترلشده دارد که معمولاً فقط در کارخانه سازنده فراهم است. بنابراین بهتر است انجام آن را قبل از تحویل نهایی درخواست کنید.
سوال: چه مدارکی باید پس از تست دریافت کنم؟
جواب: یک گزارش تست معتبر باید شامل موارد زیر باشد: تاریخ انجام تست، مشخصات تابلو، استاندارد مرجع، فشار و مدت زمان اعمالشده، نتیجه تست (قبول/رد) و امضای مسئول کنترل کیفیت. همچنین دریافت فیلم یا عکس از فرآیند تست میتواند بسیار مفید باشد.
📢 جمعبندی کاربردی
تست فشار (هیدرواستاتیک) تابلو، یکی از مهمترین آزمونهایی است که ایمنی و دوام تابلوهای برق صنعتی را در محیطهای مرطوب و سخت تضمین میکند. اگر پروژه شما در فضای باز، مجاورت آب یا محیطهای با رطوبت بالا قرار دارد، حتماً این تست را در لیست الزامات خود با سازنده قرار دهید.
در تابلو پارس نو، ما به کیفیت ساخت و ایمنی محصولات خود متعهدیم. تمام تابلوهای مخصوص فضای باز و محیطهای مرطوب، پیش از تحویل، تحت تست هیدرواستاتیک دقیق قرار میگیرند و گواهی معتبر آن به مشتری ارائه میشود. همچنین شما میتوانید بهعنوان کارفرما در جلسه تست حضور یافته و از نزدیک شاهد کیفیت محصول خریداریشده باشید.
📞 برای سفارش تابلو برق صنعتی با تضمین کیفیت و انجام کلیه تستهای استاندارد، همین امروز با کارشناسان تابلو پارس نو تماس بگیرید.
