تصور کنید یک خط لوله نفت به طول ۱۰۰ کیلومتر در دل کویر امتداد دارد. هزینه اجرای این خط لوله میلیاردها تومان بوده است. حالا اگر به دلیل خوردگی، پس از چند سال یک نشتی کوچک ایجاد شود، چه هزینهای برای تعمیر، پاکسازی محیط زیست و توقف تولید باید پرداخت کنید؟ اینجاست که پای سیستم حفاظت کاتدیک به میان میآید، اما سوال اصلی این است: با چه تجهیزاتی؟ کدام نوع آند برای پروژه شما مناسبتر است؟ آند فداشونده یا آند ایستا؟ در این راهنمای جامع، همه چیز را درباره تجهیزات حفاظت کاتدیک و نحوه انتخاب بهترین گزینه برای پروژه خود خواهید آموخت.
فهرست مطالب
-
حفاظت کاتدیک و نقش حیاتی آندها در آن
-
آند فداشونده چیست و چگونه کار میکند؟
-
آند منیزیم
-
آند روی
-
آند آلومینیوم
-
-
آند ایستا (آند با جریان اعمالی) چیست و چگونه کار میکند؟
-
آند MMO (مخلوط اکسید فلزی)
-
آند گرافیت
-
آند تیتانیوم با روکش پلاتین
-
آند فولاد سیلیسیم بالا
-
-
جدول مقایسه آند فداشونده و آند ایستا
-
سایر تجهیزات جانبی سیستم حفاظت کاتدیک
-
راهنمای انتخاب آند مناسب برای پروژه شما
-
نکات مهم هنگام خرید تجهیزات حفاظت کاتدیک
-
سوالات متداول (FAQ)
حفاظت کاتدیک و نقش حیاتی آندها در آن
همانطور که در مقاله پایه “حفاظت کاتدیک و سیستم ارتینگ: سدی مستحکم در برابر خوردگی و برقگرفتگی“ توضیح دادیم، حفاظت کاتدیک یک روش الکتروشیمیایی برای جلوگیری از خوردگی فلزات است. در این روش، فلز مورد نظر را به کاتد یک سلول الکتروشیمیایی تبدیل میکنیم تا از اکسید شدن (خورده شدن) آن جلوگیری شود. اما این کار چگونه انجام میشود؟ پاسخ در آندها نهفته است.
آندها قلب تپنده سیستم حفاظت کاتدیک هستند. آنها مسئول تأمین جریان الکتریکی مورد نیاز برای حفاظت از سازه فلزی میباشند. انتخاب نوع آند، تأثیر مستقیمی بر کارایی، هزینه و طول عمر سیستم حفاظت کاتدیک دارد.
آند فداشونده چیست و چگونه کار میکند؟
آند فداشونده (Sacrificial Anode) که به آن آند گالوانیکی نیز گفته میشود، از فلزی با پتانسیل الکتریکی منفیتر (آندی تر) نسبت به فلز سازه ساخته میشود. با اتصال این آند به سازه، یک سلول گالوانیکی تشکیل میشود که در آن آند به تدریج خورده میشود (فدا میشود) و الکترون آزاد میکند. این الکترونها به سازه فلزی جریان یافته و آن را در برابر خوردگی حفظ میکنند.
✅ مزایای آند فداشونده:
-
نیاز به منبع تغذیه خارجی ندارد
-
نصب ساده و سریع
-
هزینه اولیه پایینتر
-
ایمنی بالا (بدون خطر برقگرفتگی)
-
نیاز به نگهداری کم
❌ معایب آند فداشونده:
-
جریان خروجی محدود (مناسب برای پروژههای کوچک و متوسط)
-
عمر محدود (با خورده شدن آند، نیاز به تعویض دارد)
-
وزن نسبتاً بالا
-
عملکرد محدود در محیطهای با مقاومت بالا
انواع آند فداشونده
۱. آند منیزیم (Magnesium Anode)
آند منیزیم رایجترین نوع آند فداشونده برای کاربردهای خاکی است. پتانسیل بسیار منفی آن، آن را برای محیطهایی با مقاومت بالا (خاکهای خشک و شنی) ایدهآل میسازد.
✅ ویژگیها و کاربردها:
-
پتانسیل: ۱.۵- تا ۱.۷- ولت (نسبت به الکترود مرجع مس/سولفات مس)
-
وزن مخصوص: پایین (سبکترین آند فداشونده)
-
راندمان: حدود ۵۰٪
-
مصرف: ۸ کیلوگرم به ازای هر آمپر-سال
-
کاربرد اصلی: خطوط لوله مدفون، مخازن ذخیره، سازههای فولادی در خاک
۲. آند روی (Zinc Anode)
آند روی پرکاربردترین آند فداشونده برای محیطهای دریایی و آب شور است. پتانسیل پایدار و مصرف یکنواخت آن، گزینهای عالی برای حفاظت از سازههای دریایی میسازد.
✅ ویژگیها و کاربردها:
-
پتانسیل: ۱.۰۵- ولت (نسبت به الکترود مرجع مس/سولفات مس)
-
وزن مخصوص: نسبتاً بالا
-
راندمان: حدود ۹۵٪ (بالاترین راندمان)
-
مصرف: ۱۱.۸ کیلوگرم به ازای هر آمپر-سال
-
کاربرد اصلی: بدنه کشتیها، اسکلهها، سازههای دریایی، مخازن آب دریا
🧩 مزیت ویژه آند روی: در محیطهای دریایی، لایه محافظی از نمکهای روی روی سطح آند تشکیل میشود که از خوردگی بیش از حد جلوگیری کرده و عمر آند را افزایش میدهد.
۳. آند آلومینیوم (Aluminum Anode)
آند آلومینیوم جایگزین مدرنتر و کارآمدتری برای آند روی در محیطهای دریایی است. وزن سبکتر و ظرفیت جریان بالاتر، آن را به گزینهای محبوب تبدیل کرده است.
✅ ویژگیها و کاربردها:
-
پتانسیل: ۱.۰۵- تا ۱.۱- ولت (نسبت به الکترود مرجع مس/سولفات مس)
-
وزن مخصوص: پایین (سبکتر از روی)
-
راندمان: حدود ۸۰-۹۵٪ (بسته به آلیاژ)
-
مصرف: ۳.۵ تا ۴ کیلوگرم به ازای هر آمپر-سال (بسیار کارآمد)
-
کاربرد اصلی: سکوهای نفتی دریایی، خطوط لوله زیر دریا، بدنه کشتیها، مخازن آب دریا
آند ایستا (آند با جریان اعمالی) چیست و چگونه کار میکند؟
آند ایستا (Impressed Current Anode) که به آن آند با جریان اعمالی نیز گفته میشود، از موادی ساخته میشود که در شرایط کاری، خورده نمیشوند یا میزان خوردگی آنها بسیار ناچیز است. در این روش، یک منبع تغذیه خارجی (یکسوکننده) جریان DC مورد نیاز را بین آند و سازه برقرار میکند.
✅ مزایای آند ایستا:
-
قابلیت تأمین جریان بسیار بالا (مناسب برای پروژههای بزرگ)
-
عمر بسیار طولانی (تا ۲۰ سال و بیشتر)
-
قابلیت تنظیم جریان و ولتاژ
-
وزن کمتر نسبت به آند فداشونده برای جریان یکسان
-
مناسب برای محیطهای با مقاومت بالا
❌ معایب آند ایستا:
-
نیاز به منبع تغذیه خارجی و تجهیزات کنترلی
-
هزینه اولیه بالاتر
-
نیاز به نگهداری و نظارت دورهای
-
خطر برقگرفتگی در صورت عدم رعایت نکات ایمنی
-
نیاز به عایقبندی دقیق کابلها
انواع آند ایستا

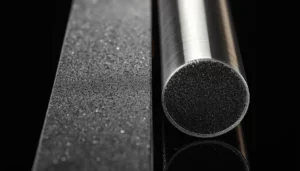

۱. آند MMO (مخلوط اکسید فلزی)
آند MMO پیشرفتهترین و پرکاربردترین نوع آند ایستا است. این آند از زیرلایه تیتانیوم با روکش مخلوط اکسید فلزات گرانبها (معمولاً ایریدیوم، روتنیم و تانتالوم) ساخته میشود.
✅ ویژگیها و کاربردها:
-
مصرف جریان: بسیار پایین (۲-۱۰ میلیگرم به ازای هر آمپر-سال)
-
عمر مفید: ۱۵-۲۵ سال یا بیشتر
-
چگالی جریان: بالا (قابلیت کار در چگالی جریان ۱۰۰-۶۰۰ A/m²)
-
وزن: بسیار سبک
-
کاربرد اصلی: خطوط لوله طویل، مخازن عظیم، سازههای بتنی، محیطهای دریایی، پالایشگاهها
۲. آند گرافیت (Graphite Anode)
آند گرافیت یکی از قدیمیترین و همچنان پرکاربردترین انواع آند ایستا برای محیطهای خاکی است.
✅ ویژگیها و کاربردها:
-
مصرف جریان: ۰.۵-۱ کیلوگرم به ازای هر آمپر-سال
-
عمر مفید: ۵-۱۰ سال (بسته به شرایط)
-
چگالی جریان: ۱۰-۴۰ A/m²
-
وزن: نسبتاً سنگین
-
کاربرد اصلی: خطوط لوله مدفون، مخازن، محیطهای خاکی با مقاومت متوسط
۳. آند تیتانیوم با روکش پلاتین (Platinized Titanium Anode)
این آندها برای کاربردهای ویژه و محیطهای بسیار خورنده مانند آب دریا و محیطهای با جریان بالا طراحی شدهاند.
✅ ویژگیها و کاربردها:
-
مصرف جریان: بسیار پایین (۶-۱۰ میلیگرم پلاتین به ازای هر آمپر-سال)
-
عمر مفید: ۱۰-۲۰ سال
-
چگالی جریان: بسیار بالا (تا ۱۰۰۰ A/m²)
-
کاربرد اصلی: محافظت کاتدیک داخلی مخازن آب دریا، کندانسورها، مبدلهای حرارتی
۴. آند فولاد سیلیسیم بالا (High Silicon Cast Iron Anode)
این آندها گزینهای اقتصادی و بادوام برای محیطهای خاکی و آبی هستند.
✅ ویژگیها و کاربردها:
-
مصرف جریان: ۰.۲-۱ کیلوگرم به ازای هر آمپر-سال
-
عمر مفید: ۵-۱۰ سال
-
چگالی جریان: ۱۰-۵۰ A/m²
-
کاربرد اصلی: خطوط لوله، مخازن، محیطهای خاکی و آبی شیرین
جدول مقایسه آند فداشونده و آند ایستا
| ویژگی | آند فداشونده | آند ایستا |
|---|---|---|
| منبع تغذیه | نیاز ندارد | نیاز به یکسوکننده دارد |
| جریان خروجی | محدود (کمتر از ۱ آمپر) | قابل تنظیم تا صدها آمپر |
| عمر مفید | ۵-۱۵ سال (بسته به نوع) | ۱۰-۲۵ سال |
| هزینه اولیه | پایین | بالا |
| هزینه جاری | تعویض دورهای آند | مصرف برق، نگهداری یکسوکننده |
| مناسب برای | پروژههای کوچک و متوسط | پروژههای بزرگ و حیاتی |
| محیط مناسب | خاک با مقاومت کم تا متوسط | همه محیطها (با انتخاب آند مناسب) |
| نظارت و کنترل | محدود | کامل و قابل تنظیم |
| پیچیدگی نصب | ساده | نسبتاً پیچیده |
سایر تجهیزات جانبی سیستم حفاظت کاتدیک
علاوه بر آندها، تجهیزات دیگری نیز برای راهاندازی یک سیستم حفاظت کاتدیک کامل نیاز است:
۱. یکسوکننده (Rectifier)
قلب تپنده سیستمهای جریان اعمالی. این دستگاه، برق AC شبکه را به DC با ولتاژ و جریان قابل تنظیم تبدیل میکند.
✅ ویژگیهای یکسوکننده با کیفیت:
-
قابلیت تنظیم دستی یا اتوماتیک جریان و ولتاژ
-
مجهز به سیستم حفاظت در برابر اضافه جریان و صاعقه
-
دارای نمایشگر دیجیتال برای مانیتورینگ لحظهای
-
قابلیت نصب در فضای باز (با درجه حفاظت مناسب)
۲. الکترود مرجع (Reference Electrode)
برای اندازهگیری پتانسیل سازه و اطمینان از رسیدن به سطح حفاظتی مطلوب استفاده میشود.
🧩 انواع الکترود مرجع:
-
الکترود مس/سولفات مس (CSE) – رایجترین برای خاک
-
الکترود نقره/نقره کلرید (Ag/AgCl) – برای محیطهای دریایی
-
الکترود روی خالص – برای نصب دائمی

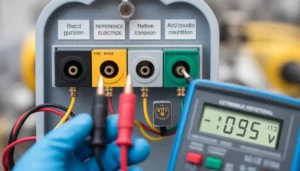

۳. ایستگاه تست (Test Station)
نقطه دسترسی برای اندازهگیری دورهای پتانسیل و جریان در طول خط لوله یا سازه.
۴. جاذق حفاظتی (Spark Gap)
برای حفاظت از تجهیزات در برابر صاعقه و ایجاد مسیر تخلیه در شرایط اضطراری استفاده میشود.
۵. کابلها و اتصالات مخصوص
کابلهای مقاوم در برابر شرایط محیطی با عایق مناسب برای انتقال جریان از یکسوکننده به آندها و سازه.
برای تکمیل سیستم ایمنی پروژه خود، میتوانید از محصولات مرتبط مانند سیستمهای ارتینگ و گلند و روشنایی ضد انفجار نیز استفاده کنید.
راهنمای انتخاب آند مناسب برای پروژه شما
انتخاب نوع آند به عوامل متعددی بستگی دارد. در اینجا یک راهنمای گامبهگام برای انتخاب آند مناسب ارائه میدهیم:
گام ۱: بررسی محیط پروژه
-
محیط خاکی: مقاومت خاک چقدر است؟ (کمتر از ۲۰۰۰ اهم-سانتیمتر، ۲۰۰۰-۵۰۰۰، یا بیشتر از ۵۰۰۰)
-
محیط آبی: آب شیرین، لبشور یا شور؟ راکد یا جاری؟
-
محیط صنعتی: وجود مواد خورنده، دما، رطوبت و …
گام ۲: تعیین ابعاد پروژه
-
پروژه کوچک: خط لوله کوتاه (کمتر از ۱ کیلومتر)، مخزن کوچک، سازه محدود
-
پروژه متوسط: خط لوله چند کیلومتری، مجموعه مخازن، اسکله کوچک
-
پروژه بزرگ: خط لوله طویل (دهها کیلومتر)، سکوهای دریایی، پالایشگاهها
گام ۳: محاسبه جریان مورد نیاز
بر اساس مساحت سطح سازه، نوع پوشش و شرایط محیطی، جریان کل مورد نیاز محاسبه میشود.
گام ۴: انتخاب نوع آند بر اساس جدول راهنما
🧩 جدول راهنمای انتخاب آند بر اساس شرایط:
| شرایط پروژه | گزینه پیشنهادی | دلیل |
|---|---|---|
| خط لوله کوتاه در خاک با مقاومت بالا | آند منیزیم | پتانسیل منفی بالا برای غلبه بر مقاومت خاک |
| خط لوله کوتاه در خاک با مقاومت کم | آند روی یا منیزیم | هر دو قابل استفاده، روی عمر طولانیتر دارد |
| سازه دریایی (بدنه کشتی، اسکله) | آند آلومینیوم یا روی | آلومینیوم سبکتر و کارآمدتر، روی پایدارتر |
| خط لوله طویل (دهها کیلومتر) | آند MMO با جریان اعمالی | قابلیت تأمین جریان بالا و عمر طولانی |
| مخازن بزرگ ذخیره نفت | آند MMO یا گرافیت با جریان اعمالی | پوشش همگن و قابل کنترل |
| محیط با مواد خورنده شدید | آند تیتانیوم با روکش پلاتین | مقاومت شیمیایی بالا |
| پروژه با بودجه محدود و نیاز ساده | آند فداشونده (منیزیم یا روی) | هزینه اولیه پایین و نصب آسان |
گام ۵: مشاوره با کارشناسان
قبل از تصمیم نهایی، حتماً با کارشناسان مجرب مشورت کنید. در تابلو پارس نو، تیم فنی ما آماده ارائه مشاوره رایگان برای انتخاب بهترین آند متناسب با پروژه شماست.
نکات مهم هنگام خرید تجهیزات حفاظت کاتدیک
✅ آنچه باید هنگام خرید بررسی کنید:
-
کیفیت مواد اولیه: از خلوص مواد به کار رفته در آند اطمینان حاصل کنید (مثلاً خلوص منیزیم، روی یا آلومینیوم).
-
گواهینامهها و استانداردها: محصول باید دارای گواهینامههای معتبر مانند ASTM، NACE یا استاندارد ملی ایران باشد.
-
ضمانت نامه: از ارائه ضمانت نامه معتبر توسط تأمینکننده اطمینان حاصل کنید.
-
سابقه تولیدکننده: تجربه و سابقه شرکت تولیدکننده یا تأمینکننده را بررسی کنید.
-
خدمات پس از فروش: آیا شرکت قادر به ارائه خدمات مشاوره، نصب و پشتیبانی دورهای است؟
-
قیمت مناسب: قیمت را با چند تأمینکننده معتبر مقایسه کنید، اما به یاد داشته باشید که ارزانترین گزینه همیشه بهترین نیست.
همانطور که در مقاله “واردات یا ساخت داخلی؟ بررسی مزایا و معایب تجهیزات برق صنعتی“ اشاره کردیم، در تابلو پارس نو، ما تجهیزات را از معتبرترین تولیدکنندگان داخلی و خارجی تأمین میکنیم تا بهترین کیفیت را با مناسبترین قیمت به شما ارائه دهیم.
📚 سؤالات متداول (FAQ)
سوال: عمر مفید آندهای فداشونده چقدر است؟
جواب: بستگی به نوع آند و شرایط محیطی دارد. آند منیزیم معمولاً ۵-۱۰ سال، آند روی ۱۰-۱۵ سال و آند آلومینیوم ۱۰-۲۰ سال عمر مفید دارند. پایش دورهای برای تعیین زمان دقیق تعویض ضروری است.
سوال: آیا میتوان آند فداشونده و آند ایستا را در یک پروژه ترکیب کرد؟
جواب: بله، در برخی پروژههای بزرگ از هر دو روش به صورت ترکیبی استفاده میشود. اما این کار نیاز به طراحی دقیق و مشاوره تخصصی دارد تا تداخلی در عملکرد ایجاد نشود.
سوال: چگونه بفهمیم سیستم حفاظت کاتدیک به درستی کار میکند؟
جواب: با اندازهگیری دورهای پتانسیل سازه نسبت به الکترود مرجع. معیار استاندارد برای حفاظت کامل، پتانسیل منفیتر از ۸۵۰- میلیولت نسبت به الکترود مس/سولفات مس است.
سوال: هزینه نگهداری سیستم حفاظت کاتدیک چقدر است؟
جواب: برای سیستم آند فداشونده، هزینه اصلی تعویض دورهای آندهاست. برای سیستم جریان اعمالی، هزینه برق مصرفی یکسوکننده و بازدیدهای دورهای را باید در نظر گرفت. در کل، هزینه نگهداری در مقایسه با هزینه خسارت ناشی از خوردگی، ناچیز است.
سوال: آیا برای مخازن ذخیره سوخت بالای زمین هم نیاز به حفاظت کاتدیک هست؟
جواب: کف مخازن ذخیره که در تماس با زمین هستند، شدیداً در معرض خوردگی قرار دارند. برای این مخازن، معمولاً از سیستم حفاظت کاتدیک جریان اعمالی با آندهای توزیعشده در زیر کف مخزن استفاده میشود.
