حفاظت کاتدیک و سیستم ارتینگ: سدی مستحکم در برابر خوردگی و برق‌گرفتگی

تصور کنید یک خط لوله اصلی انتقال گاز در دل کویر، پس از سال‌ها کار بی‌صدا، ناگهان دچار ترکیدگی می‌شود. علت چیست؟ خوردگی فلز در اثر جریان‌های الکتریکی سرگردان در دل خاک. در جای دیگری از همین تأسیسات، یک تکنسین ساده قصد دارد اتصالات را بررسی کند، اما با دستگیره فلزی که ناخواسته برق‌دار شده، تماس پیدا می‌کند. این دو حادثه، ریشه در یک مشکل مشترک دارند: نبود دو سیستم حفاظتی حیاتی به نام‌های حفاظت کاتدیک و سیستم ارتینگ. در این مقاله، پرده از راز این دو سد دفاعی قدرتمند برمی‌داریم و نشان می‌دهیم که چگونه با ترکیب هوشمندانه آنها، می‌توان هم از خوردگی فلزات و هم از برق‌گرفتگی انسان‌ها جلوگیری کرد.

فهرست مطالب

• خوردگی و جریان‌های سرگردان: دشمنان خاموش تأسیسات صنعتی

• سیستم ارتینگ چیست و چگونه از برق‌گرفتگی جلوگیری می‌کند؟

• حفاظت کاتدیک چیست و چگونه از خوردگی فلزات محافظت می‌کند؟

• تفاوت، ارتباط و نیاز همزمان این دو سیستم

• مراحل نصب و راه‌اندازی حرفه‌ای

• خدمات تخصصی تابلو پارس نو در این حوزه

خوردگی و جریان‌های سرگردان: دشمنان خاموش تأسیسات صنعتی

در دنیای صنعت، دو دشمن نامرئی اما بسیار مخرب وجود دارند که هر ساله میلیاردها دلار خسارت به تأسیسات فلزی وارد می‌کنند: خوردگی و جریان‌های سرگردان. خوردگی، فرسایش تدریجی فلزات در اثر واکنش‌های الکتروشیمیایی با محیط اطراف است. جریان‌های سرگردان نیز جریان‌های الکتریکی ناخواسته‌ای هستند که در زمین یا سازه‌های فلزی جاری می‌شوند و با ایجاد اختلاف پتانسیل، سرعت خوردگی را به شدت افزایش می‌دهند.

🎬 مثال واقعی: در یک پالایشگاه نفت در جنوب کشور، خطوط لوله مدفون در خاک، به دلیل وجود جریان‌های سرگردان ناشی از خطوط ریلی برقی مجاور، در مدت کوتاهی دچار خوردگی شدید و ترکیدگی شدند. خسارت ناشی از توقف تولید و تعمیرات، چندین برابر هزینه‌ای بود که می‌شد برای نصب یک سیستم حفاظت کاتدیک مناسب صرف کرد. از سوی دیگر، در همان پالایشگاه، نبود سیستم ارتینگ استاندارد در یک تابلو برق، منجر به برق‌گرفتگی یک تکنسین و حادثه‌ای جبران‌ناپذیر شد.

سیستم ارتینگ چیست و چگونه از برق‌گرفتگی جلوگیری می‌کند؟

سیستم ارتینگ (Grounding System) که در مقاله قبلی با عنوان “سیستم‌های ارتینگ – راهنمای جامع انتخاب، نصب و خرید تجهیزات ارت” به تفصیل به آن پرداختیم، شبکه‌ای از هادی‌ها و الکترودهاست که تمام قسمت‌های فلزی تأسیسات الکتریکی را به زمین متصل می‌کند.

✅ وظایف اصلی سیستم ارتینگ:

1. حفاظت از جان انسان‌ها: در صورت اتصال بدنه تجهیزات به برق (اتصال فاز به بدنه)، مسیر ارت با مقاومت بسیار کم، جریان خطا را به زمین هدایت می‌کند و از عبور آن از بدن انسان جلوگیری می‌نماید.

2. تثبیت پتانسیل: با اتصال تمام قطعات فلزی به یک پتانسیل مشترک (زمین)، از ایجاد اختلاف ولتاژ خطرناک بین آنها جلوگیری می‌کند.

3. مسیری برای تخلیه اضافه ولتاژ: صاعقه، کلیدزنی و سایر پدیده‌های گذرا، ولتاژهای مضاعفی ایجاد می‌کنند که سیستم ارتینگ مسیری امن برای تخلیه آنها به زمین فراهم می‌آورد.

اجزای اصلی سیستم ارتینگ:

• راد ارت (میله ارت): برای نفوذ به عمق خاک و برقراری تماس با زمین

• صفحه ارت: برای ایجاد سطح تماس بیشتر در خاک‌های کمعمق

• هادی ارت: سیم‌های مسی لخت یا روکش‌دار برای اتصال تجهیزات به الکترود

• کلمپ و اتصالات: برای ایجاد اتصالات مطمئن و بادوام

• ارت پیت (چاهک ارت): محفظه دسترسی برای بازرسی و تست

همانطور که در مقاله قبلی اشاره کردیم، برای خرید تجهیزات ارتینگ با کیفیت، می‌توانید به صفحه سیستم‌های ارتینگ در وبسایت تابلو پارس نو مراجعه کنید.

حفاظت کاتدیک چیست و چگونه از خوردگی فلزات محافظت می‌کند؟

حفاظت کاتدیک (Cathodic Protection) یک روش الکتروشیمیایی برای جلوگیری از خوردگی فلزات است. در این روش، با تبدیل سطح فلز مورد نظر به کاتد یک سلول الکتروشیمیایی، از اکسید شدن (خورده شدن) آن جلوگیری می‌شود. به عبارت ساده، فلز مورد نظر را در برابر خوردگی “ایمن” می‌کنیم.

دو روش اصلی برای اجرای حفاظت کاتدیک وجود دارد:

۱. روش آند فداشونده (Galvanic Cathodic Protection)

در این روش، فلزی با پتانسیل منفی‌تر (آندی تر) مانند روی، منیزیم یا آلومینیوم را به فلز مورد نظر متصل می‌کنند. این آندها خودشان خورده می‌شوند (فدا می‌شوند) تا فلز اصلی سالم بماند.

✅ مزایای روش آند فداشونده:

• نیاز به منبع تغذیه خارجی ندارد

• نصب ساده و کم‌هزینه

• مناسب برای پروژه‌های کوچک و متوسط

• ایمنی بالا (بدون خطر برق‌گرفتگی)

🧩 کاربردهای روش آند فداشونده:

• مخازن ذخیره سوخت مدفون در زمین

• خطوط لوله کوتاه

• بدنه کشتی‌ها و سازه‌های دریایی

• آبگرمکن‌های خانگی و صنعتی

۲. روش جریان اعمالی (Impressed Current Cathodic Protection)

در این روش، از یک منبع تغذیه DC (یکسوکننده) برای ایجاد جریان بین آندهای بی‌اثر (مانند تیتانیوم با روکش پلاتین یا گرافیت) و فلز مورد نظر استفاده می‌شود. آندها در این روش خورده نمی‌شوند و جریان توسط منبع تغذیه تأمین می‌گردد.

✅ مزایای روش جریان اعمالی:

• قابلیت حفاظت از سازه‌های بسیار بزرگ

• قابلیت تنظیم جریان و ولتاژ

• عمر طولانی آندها

• مناسب برای پروژه‌های بزرگ و حیاتی

🧩 کاربردهای روش جریان اعمالی:

• خطوط لوله طویل نفت و گاز

• اسکله‌ها و سازه‌های دریایی بزرگ

• مخازن عظیم ذخیره نفت

• پل‌ها و سازه‌های بتنی با آرماتور فلزی

تفاوت، ارتباط و نیاز همزمان این دو سیستم

تفاوت‌های اساسی

ارتباط این دو سیستم

اینجاست که نکته ظریف و مهمی وجود دارد: این دو سیستم باید با هم هماهنگ باشند، اما هرگز نباید مستقیماً به یکدیگر متصل شوند! چرا؟

اگر سیستم ارتینگ به طور مستقیم به سیستم حفاظت کاتدیک متصل شود، جریان حفاظتی از طریق مسیر کم‌مقاومت ارت به زمین رفته و عملاً سیستم حفاظت کاتدیک بی‌اثر می‌شود. از سوی دیگر، یک سیستم ارتینگ ضعیف می‌تواند باعث ایجاد جریان‌های سرگردان شده و خوردگی را تشدید کند.

✅ راهکار صحیح:

• سیستم ارتینگ و حفاظت کاتدیک باید مستقل از هم طراحی و اجرا شوند.

• اتصالات بین این دو باید از طریق جاذق‌های حفاظتی (Spark Gaps) یا یکسوکننده‌های جداساز (Decoupling Devices) انجام شود تا در شرایط عادی، ایزوله باشند، اما در هنگام بروز صاعقه یا اتصال کوتاه، مسیری برای تخلیه جریان فراهم کنند.

• پتانسیل الکتریکی هر دو سیستم باید به دقت اندازه‌گیری و کنترل شود تا تداخل ایجاد نکنند.

نیاز همزمان به هر دو سیستم

در یک تأسیسات صنعتی مدرن، هر دو سیستم ضروری هستند:

🎯 بدون سیستم ارتینگ:

• جان پرسنل در معرض خطر دائمی برق‌گرفتگی است

• تجهیزات الکترونیکی حساس در برابر صاعقه و نوسانات آسیب‌پذیرند

• احتمال آتش‌سوزی ناشی از اتصالی افزایش می‌یابد

🎯 بدون سیستم حفاظت کاتدیک:

• خطوط لوله، مخازن و سازه‌های فلزی در طول زمان خورده شده و نشت می‌کنند

• هزینه‌های تعمیر و تعویض تجهیزات سرسام‌آور می‌شود

• ریسک آلودگی محیط زیست ناشی از نشت مواد خطرناک افزایش می‌یابد

همانطور که در مقاله “واردات یا ساخت داخلی؟ بررسی مزایا و معایب تجهیزات برق صنعتی“ اشاره کردیم، انتخاب تجهیزات استاندارد و با کیفیت برای هر دو سیستم، یک سرمایه‌گذاری بلندمدت برای ایمنی و دوام تأسیسات شماست.

مراحل نصب و راه‌اندازی حرفه‌ای

مراحل نصب سیستم ارتینگ

1. مطالعات خاک: اندازه‌گیری مقاومت ویژه خاک در محل پروژه برای تعیین عمق و نوع الکترود مناسب

2. طراحی سیستم: محاسبه مقاومت مورد نیاز و تعیین تعداد و آرایش الکترودها بر اساس استانداردها

3. حفاری و نصب الکترودها: کوبیدن رادها یا دفن صفحات ارت در عمق مشخص

4. اجرای اتصالات: اتصال هادی‌ها به الکترودها با استفاده از جوش کدولد یا کلمپ‌های استاندارد

5. نصب ارت پیت: ایجاد دسترسی برای بازرسی و تست دوره‌ای

6. تست نهایی: اندازه‌گیری مقاومت سیستم با دستگاه ارت‌سنج و ثبت گزارش

برای خرید تجهیزات ارتینگ با کیفیت، می‌توانید از صفحه سیستم‌های ارتینگ بازدید کنید.

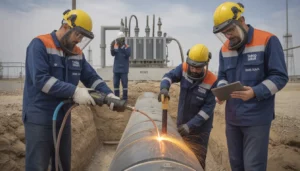

مراحل نصب سیستم حفاظت کاتدیک

1. بررسی شرایط: نوع خاک یا محیط، جنس سازه، وجود جریان‌های سرگردان و …

2. انتخاب روش: تصمیم‌گیری بین روش آند فداشونده یا جریان اعمالی بر اساس ابعاد پروژه و شرایط محیطی

3. طراحی سیستم: محاسبه جریان مورد نیاز، تعداد و آرایش آندها

4. نصب آندها: دفن آندها در زمین (برای خطوط لوله) یا نصب در آب (برای سازه‌های دریایی)

5. نصب یکسوکننده (در روش جریان اعمالی): راه‌اندازی منبع تغذیه DC و تنظیم ولتاژ و جریان

6. اتصال به سازه: برقراری اتصال الکتریکی بین آندها و سازه مورد نظر

7. تست و راه‌اندازی: اندازه‌گیری پتانسیل سازه و اطمینان از رسیدن به سطح حفاظتی مطلوب

8. مانیتورینگ دوره‌ای: پایش منظم عملکرد سیستم و تنظیم مجدد در صورت نیاز

خدمات تخصصی تابلو پارس نو در این حوزه

در تابلو پارس نو، ما با درک اهمیت حیاتی این دو سیستم، خدمات جامعی را از مشاوره تا اجرا و پشتیبانی ارائه می‌دهیم:

✅ خدمات ما در حوزه سیستم ارتینگ:

• مشاوره و طراحی تخصصی: بر اساس استانداردهای IEC، IEEE و مقررات ملی ایران

• تأمین تجهیزات با کیفیت: انواع راد ارت، صفحه ارت، مواد کاهنده مقاومت (بنتونیت و ژل)، کلمپ و اتصالات، جوش کدولد و ارت پیت

• نصب و اجرا: توسط تیم‌های فنی مجرب و با نظارت کامل مهندسین

• تست و عیب‌یابی: با استفاده از پیشرفته‌ترین دستگاه‌های ارت‌سنج

• بازسازی سیستم‌های قدیمی: بهینه‌سازی و ارتقای سیستم‌های ارتینگ فرسوده

✅ خدمات ما در حوزه حفاظت کاتدیک:

• مطالعه و طراحی: تعیین بهترین روش (آند فداشونده یا جریان اعمالی) متناسب با پروژه شما

• تأمین آندهای فداشونده: منیزیم، آلومینیوم و روی با خلوص بالا

• تأمین تجهیزات جریان اعمالی: یکسوکننده‌ها، آندهای تیتانیومی با روکش مخلوط اکسید فلزی (MMO)، کابل‌های مخصوص و …

• نصب و راه‌اندازی: اجرای کامل سیستم توسط تکنسین‌های مجرب

• تست و پایش: اندازه‌گیری پتانسیل، جریان و اطمینان از عملکرد صحیح سیستم

برای تکمیل سیستم ایمنی پروژه خود، می‌توانید از سایر خدمات ما نیز بهره‌مند شوید:

• خدمات رنگ پودری و مایع برای محافظت تکمیلی سطوح در برابر خوردگی

• خدمات سندبلاست برای آماده‌سازی سطوح قبل از رنگ‌آمیزی

• ساخت انواع مخازن با رعایت استانداردهای حفاظت کاتدیک

• تأمین تابلوهای برق صنعتی با سیستم ارتینگ داخلی استاندارد

📚 سؤالات متداول (FAQ)

سوال: آیا می‌توان از یک سیستم ارتینگ برای حفاظت کاتدیک هم استفاده کرد؟
جواب: خیر، این دو سیستم اهداف متفاوتی دارند و نباید مستقیماً به هم متصل شوند. سیستم ارتینگ برای ایمنی در برابر برق‌گرفتگی و تخلیه جریان‌های خطاست، در حالی که حفاظت کاتدیک برای جلوگیری از خوردگی طراحی شده است. اتصال مستقیم آنها باعث اختلال در عملکرد هر دو می‌شود.

سوال: طول عمر آندهای فداشونده چقدر است؟
جواب: بستگی به شرایط محیطی، جنس آند و میزان جریان مورد نیاز دارد. معمولاً آندهای منیزیم بین ۵ تا ۱۰ سال، آندهای روی بین ۱۰ تا ۱۵ سال و آندهای آلومینیوم بین ۱۰ تا ۲۰ سال عمر مفید دارند. پایش دوره‌ای برای تعیین زمان تعویض ضروری است.

سوال: آیا برای ساختمان‌های مسکونی هم نیاز به حفاظت کاتدیک هست؟
جواب: برای ساختمان‌های معمولی، خیر. اما اگر ساختمان دارای لوله‌های فلزی مدفون در زمین (مانند لوله‌های گاز یا آب) یا مخازن فلزی است، اجرای حفاظت کاتدیک توصیه می‌شود. برای همه ساختمان‌ها، سیستم ارتینگ استاندارد الزامی است.

سوال: تفاوت ارتینگ حفاظتی و ارتینگ عملکردی چیست؟
جواب: ارتینگ حفاظتی برای ایمنی جان انسان‌ها و اتصال بدنه تجهیزات به زمین است، در حالی که ارتینگ عملکردی برای عملکرد صحیح تجهیزات الکترونیکی (مانند ایجاد نقطه مرجع برای سیگنال‌ها) به کار می‌رود. هر دو به یک سیستم زمین متصل می‌شوند اما ممکن است مسیرهای جداگانه داشته باشند.

سوال: هزینه اجرای این دو سیستم چقدر است؟
جواب: هزینه به عوامل متعددی بستگی دارد: ابعاد پروژه، نوع خاک، روش اجرا، تجهیزات انتخابی و … برای دریافت مشاوره رایگان و برآورد هزینه، با کارشناسان ما تماس بگیرید.

 جمع‌بندی و دعوت به اقدام

سیستم ارتینگ و سیستم حفاظت کاتدیک، دو بال حفاظتی یک تأسیسات صنعتی هستند. اولی از جان انسان‌ها و تجهیزات در برابر خطرات الکتریکی محافظت می‌کند و دومی از سرمایه‌های ملی (خطوط لوله، مخازن، سازه‌ها) در برابر خوردگی و نابودی. غفلت از هر یک از این دو، می‌تواند هزینه‌های جانی و مالی جبران‌ناپذیری به همراه داشته باشد.

در تابلو پارس نو، ما با بهره‌گیری از تیمی مجرب از مهندسین برق و خوردگی، آماده ارائه خدمات مشاوره، طراحی، تأمین تجهیزات، نصب و راه‌اندازی این دو سیستم حیاتی در پروژه‌های شما هستیم. چه به دنبال نصب یک سیستم ارتینگ استاندارد برای ساختمان خود باشید، چه نیاز به طراحی یک شبکه حفاظت کاتدیک برای یک خط لوله طولانی داشته باشید، تیم ما با دانش فنی و تجربه عملی، در کنار شماست.
