سیستم‌های ارتینگ – راهنمای جامع انتخاب، نصب و خرید تجهیزات ارت

تصور کنید در یک کارخانه تولیدی، یک اپراتور ساده قصد دارد دستگیره فلزی یک تابلو برق را لمس کند. در اثر یک نقص فنی کوچک، بدنه فلزی تابلو برق دار شده است. در این لحظه، تنها چیزی که بین این اپراتور و یک حادثه مرگبار فاصله می‌اندازد، یک سیستم ارتینگ استاندارد است. آیا سیستم ارتینگ مجموعه شما می‌تواند در چنین لحظه‌ای جان یک انسان را نجات دهد؟ در این راهنمای جامع، همه چیز را درباره سیستم‌های ارتینگ، از مفاهیم پایه تا انتخاب تجهیزات و نصب حرفه‌ای، به شما آموزش می‌دهیم.

فهرست مطالب

• سیستم‌های ارتینگ چیست و چرا برای صنایع حیاتی است؟

• اهمیت استفاده از سیستم ارتینگ در صنایع مختلف

• مزایای کلیدی سیستم ارتینگ در محیط‌های صنعتی

• کاربرد سیستم ارتینگ در کنار تابلو برق صنعتی

• انواع محصولات سیستم ارتینگ در تابلو پارس نو

  • راد ارت و متعلقات

  • صفحه ارت

  • مواد کاهنده مقاومت زمین

  • کلمپ و بست‌های ارتینگ

  • جوش کدولد

  • ارت پیت

• خدمات تخصصی سیستم‌های ارتینگ در تابلو پارس نو

• استانداردهای بین‌المللی در سیستم‌های ارتینگ

• نکات طلایی برای انتخاب و خرید سیستم ارتینگ مناسب

• سوالات متداول (FAQ)

سیستم‌های ارتینگ چیست و چرا برای صنایع حیاتی است؟

سیستم‌های ارتینگ (Grounding Systems) یکی از اجزای اساسی و غیرقابل چشم‌پوشی در ایمنی تجهیزات الکتریکی هستند که نقش حیاتی در حفاظت از افراد در برابر خطرات برق‌گرفتگی و صدمات ناشی از جریان‌های الکتریکی دارند. این سیستم‌ها با هدایت جریان‌های ناخواسته و اضافی به زمین، از آسیب‌های ناشی از اضافه ولتاژ، صاعقه و اتصال کوتاه جلوگیری می‌کنند و به ایجاد محیطی ایمن برای کارکنان و تجهیزات کمک می‌کنند.

به زبان ساده، سیستم ارتینگ یک مسیر امن و کم‌مقاومت برای تخلیه انرژی الکتریکی اضافی به داخل زمین است. بدون وجود این مسیر، این انرژی می‌تواند از طریق بدن انسان، تجهیزات حساس یا سازه‌های فلزی راهی برای تخلیه پیدا کند که نتیجه آن چیزی جز فاجعه نیست.

اهمیت استفاده از سیستم ارتینگ در صنایع مختلف

در صنایع مختلف، از نفت و گاز و پتروشیمی گرفته تا نیروگاه‌ها، ساختمان‌های تجاری و مسکونی، استفاده از سیستم‌های ارتینگ به عنوان بخشی از سیستم‌های ایمنی، نه یک انتخاب، بلکه یک الزام است. زمانی که از دستگاه‌ها، ماشین‌آلات و تابلوهای برق صنعتی استفاده می‌شود، همواره احتمال بروز نشتی جریان یا خطر برق‌گرفتگی وجود دارد.

🎬 مثال واقعی: در یک پروژه ساختمانی در شمال تهران، به دلیل نبود سیستم ارتینگ استاندارد، صاعقه‌ای که به ساختمان اصابت کرد، نه تنها تجهیزات الکترونیکی گران‌قیمت را نابود کرد، بلکه باعث آتش‌سوزی محدودی نیز شد. اگر سیستم ارتینگ و صاعقه‌گیر مناسب نصب بود، این انرژی به جای تخریب، به راحتی به زمین هدایت می‌شد.

در این شرایط، سیستم ارتینگ با انتقال اضافه‌بار الکتریکی به زمین، این خطرات را به حداقل رسانده و از آسیب‌های احتمالی جلوگیری می‌کند. به همین دلیل، در تمام استانداردهای بین‌المللی، اجرای سیستم ارتینگ برای هر نوع تأسیسات الکتریکی الزامی شده است.

مزایای کلیدی سیستم ارتینگ در محیط‌های صنعتی

✅ مزایای سیستم ارتینگ در صنایع:

• حفاظت از جان انسان‌ها: مهم‌ترین وظیفه سیستم ارتینگ، کاهش خطر برق‌گرفتگی برای اپراتورها، تکنسین‌ها و کاربران عادی است. در صورت اتصال بدنه تجهیزات به زمین، جریان خطا به جای عبور از بدن انسان، از مسیر ارت به زمین هدایت می‌شود.

• حفاظت از تجهیزات برقی: سیستم ارتینگ از تجهیزات حساس و گران‌قیمت در برابر آسیب‌های ناشی از اضافه ولتاژهای گذرا، صاعقه و نوسانات شبکه محافظت می‌کند.

• افزایش ایمنی محیط‌های کاری: در صنایع حساس مانند پتروشیمی و معادن، وجود سیستم ارتینگ استاندارد، یکی از الزامات اصلی ایمنی است و از بروز آتش‌سوزی و انفجار ناشی از جرقه‌های الکتریکی جلوگیری می‌کند.

• کاهش نویز الکتریکی: در سیستم‌های کنترل و اتوماسیون، ارتینگ مناسب باعث کاهش نویز و تداخلات الکترومغناطیسی شده و پایداری عملکرد تجهیزات را افزایش می‌دهد. برای آشنایی بیشتر با تجهیزات کنترلی، می‌توانید صفحه پایه اچ ام ای را مشاهده کنید.

• عملکرد صحیح تجهیزات حفاظتی: تجهیزاتی مانند کلیدهای محافظ جان (RCD) و رله‌های حفاظتی برای تشخیص خطا و قطع جریان، به وجود یک مسیر ارت مناسب نیاز دارند.

کاربرد سیستم ارتینگ در کنار تابلو برق صنعتی

یکی از مهم‌ترین بخش‌هایی که نیاز به ارتینگ استاندارد دارد، تابلوهای برق صنعتی هستند. تابلو برق به عنوان قلب تپنده سیستم توزیع برق، محل تجمع انواع تجهیزات حساس و پرخطر است. با وجود سیستم ارتینگ اصولی در این بخش، علاوه بر جلوگیری از خطرات احتمالی، عمر مفید تجهیزات داخل تابلو افزایش یافته و خرابی‌های ناشی از اضافه ولتاژ و برق‌گرفتگی به شدت کاهش می‌یابد.

✅ مزایای ارتینگ در تابلو برق:

• افزایش ایمنی پرسنل فنی: تکنسین‌هایی که برای سرویس و تعمیر به تابلو برق نزدیک می‌شوند، در برابر تماس ناگهانی با ولتاژهای خطرناک محافظت می‌شوند.

• کاهش خرابی و هزینه‌های تعمیرات: با هدایت جریان‌های اضافی به زمین، از سوختن قطعات حساس داخل تابلو مانند PLC، درایو و رله‌ها جلوگیری می‌شود.

• حفاظت از تجهیزات حساس: تابلوهای مدرن مملو از تجهیزات الکترونیکی حساس هستند که در برابر نوسانات ولتاژ آسیب‌پذیرند. ارتینگ مناسب، یک سپر دفاعی برای این تجهیزات ایجاد می‌کند.

🧩 جدول ارتباط تجهیزات ارتینگ با اجزای تابلو برق:

انواع محصولات سیستم ارتینگ در تابلو پارس نو

مجموعه تابلو پارس نو به عنوان یکی از تأمین‌کنندگان معتبر تجهیزات صنعتی، ارائه‌دهنده انواع محصولات سیستم‌های ارتینگ با کیفیت بالا و مطابق با استانداردهای روز دنیا است. در ادامه، هر یک از این محصولات را به طور کامل معرفی می‌کنیم:

۱. راد ارت و متعلقات

راد ارت (Earth Rod) یا میله ارت، اصلی‌ترین جزء هر سیستم ارتینگ است که وظیفه برقراری تماس مستقیم با زمین را بر عهده دارد. این میله‌ها معمولاً از جنس مس، فولاد با روکش مس یا فولاد گالوانیزه ساخته می‌شوند و در طول‌ها و قطرهای مختلف تولید می‌گردند.

✅ ویژگی‌های راد ارت با کیفیت:

• رسانایی بالا: روکش مس با خلوص ۹۹.۹٪ برای انتقال بهینه جریان

• مقاومت در برابر خوردگی: مناسب برای خاک‌های اسیدی و قلیایی

• استحکام مکانیکی بالا: هسته فولادی با استحکام کششی بالا

• نصب آسان: قابلیت اتصال به یکدیگر برای دستیابی به عمق بیشتر

انواع راد ارت موجود:

• راد ارت تمام مس

• راد ارت فولادی با روکش مس (محبوب‌ترین و پرمصرف‌ترین نوع)

• راد ارت گالوانیزه

• راد ارت استیل ضد زنگ (برای محیط‌های خورنده)

متعلقات راد ارت:

• کلمپ راد ارت: برای اتصال سیم به میله

• محافظ راد ارت: برای محافظت از میله در برابر ضربه

• روان‌کننده نصب: برای سهولت در کوبیدن میله به زمین

۲. صفحه ارت

صفحه ارت (Earth Plate) یکی دیگر از روش‌های ایجاد الکترود زمین است که معمولاً در مناطقی با مقاومت بالای خاک یا فضای محدود برای کوبیدن راد استفاده می‌شود. صفحات ارت به صورت افقی در عمق مناسبی از خاک دفن می‌شوند.

✅ ویژگی‌های صفحه ارت:

• جنس: مس خالص، فولاد گالوانیزه یا استیل

• ابعاد: معمولاً ۵۰×۵۰ سانتی‌متر تا ۱۰۰×۱۰۰ سانتی‌متر

• ضخامت: ۲ تا ۶ میلی‌متر (بسته به جنس و کاربرد)

• کاربرد: مناسب برای مناطق صخره‌ای، خاک‌های با مقاومت بالا و فضاهای محدود

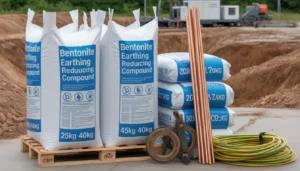

۳. مواد کاهنده مقاومت زمین

در بسیاری از مناطق، مقاومت ویژه خاک به قدری بالاست که با استفاده از راد یا صفحه ساده نمی‌توان به مقاومت زمین مورد نظر (کمتر از ۲ اهم برای صنایع حساس) دست یافت. در این شرایط، از مواد کاهنده مقاومت زمین استفاده می‌شود.

🧩 انواع مواد کاهنده مقاومت:

کلمپ و بست‌های ارتینگ برای اتصال ایمن و مطمئن هادی‌ها به الکترود زمین (راد یا صفحه) و همچنین اتصال تجهیزات به سیستم ارت استفاده می‌شوند. کیفیت این اتصالات در عملکرد صحیح سیستم ارتینگ حیاتی است.

✅ انواع کلمپ ارتینگ:

• کلمپ مسی برنجی: رایج‌ترین نوع برای اتصال سیم به راد

• کلمپ دو سیمه: برای اتصال دو سیم به یک نقطه

• کلمپ چدنی: برای اتصالات سنگین و صنعتی

• کلمپ بازشو: برای اتصال به رادهای نصب‌شده

• کلمپ ارت به لوله: برای اتصال به لوله‌های فلزی

۵. جوش کدولد

جوش کدولد (Cadweld) یا جوش ترمیت، یک روش اتصال دائم و یکپارچه برای هادی‌های مسی و اتصالات ارتینگ است. در این روش، با استفاده از واکنش شیمیایی آلومینیوم و اکسید مس، مس مذاب تولید شده و اتصالی قوی‌تر از خود فلز ایجاد می‌کند.

✅ مزایای جوش کدولد نسبت به اتصالات مکانیکی:

• مقاومت بسیار پایین اتصال: نزدیک به صفر

• عدم خوردگی در طول زمان: اتصال کاملاً یکپارچه و بدون منفذ

• مقاومت در برابر جریان‌های اتصال کوتاه: تحمل جریان‌های بسیار بالا بدون ذوب شدن

• عمر طولانی: ماندگاری به اندازه عمر تأسیسات

۶. ارت پیت

ارت پیت (Earth Pit) یا چاهک ارت، محفظه‌ای است که برای دسترسی آسان به اتصالات سیستم ارتینگ برای بازرسی، تست و نگهداری در سطح زمین تعبیه می‌شود.

✅ ویژگی‌های ارت پیت استاندارد:

• جنس بدنه: بتنی، پلی‌اتیلن یا کامپوزیت

• درب: چدنی، کامپوزیت یا فلزی با قابلیت تحمل بار ترافیکی

• ابعاد: متناسب با تعداد اتصالات و فضای مورد نیاز

• تهویه: دارای منافذ برای تبادل رطوبت و بهبود عملکرد مواد کاهنده

خدمات تخصصی سیستم‌های ارتینگ در تابلو پارس نو

عرضه تجهیزات با کیفیت، تنها بخشی از کار است. تابلو پارس نو خدمات جامعی در زمینه طراحی و نصب سیستم‌های ارتینگ نیز ارائه می‌دهد تا خیال شما از صفر تا صد پروژه راحت باشد:

۱. طراحی و مشاوره تخصصی

تیم مهندسی ما با بررسی شرایط پروژه (نوع خاک، فضای موجود، الزامات ایمنی و استانداردها) بهترین راهکار را برای سیستم ارتینگ شما ارائه می‌دهد. ما به شما کمک می‌کنیم تا از بین محصولات مختلف (راد ارت، صفحه ارت، مواد کاهنده) بهترین ترکیب را برای دستیابی به مقاومت زمین مطلوب انتخاب کنید.

۲. نصب و اجرا

گروه اجرایی مجرب ما، عملیات نصب سیستم ارتینگ را از حفاری و کوبیدن رادها تا جوش‌کاری کدولد و نصب ارت پیت، با بالاترین کیفیت و مطابق با نقشه‌های مصوب انجام می‌دهد.

۳. عیب‌یابی و تست سیستم ارتینگ

با استفاده از دستگاه‌های دقیق ارت‌سنج، مقاومت سیستم ارتینگ شما را اندازه‌گیری کرده و عملکرد آن را بررسی می‌کنیم. در صورت وجود مشکل، راهکارهای اصلاحی ارائه و اجرا می‌شود.

۴. حفاظت در برابر صاعقه

در کنار سیستم ارتینگ، نصب تجهیزات حفاظت در برابر صاعقه (صاعقه‌گیر، برق‌گیر و …) را نیز انجام می‌دهیم تا مجموعه‌ای کامل از حفاظت در برابر خطرات جوی داشته باشید.

همانطور که در مقالات قبلی مانند “واردات یا ساخت داخلی؟ بررسی مزایا و معایب تجهیزات برق صنعتی“ اشاره کردیم، ما در تابلو پارس نو به دنبال بهترین ترکیب از تجهیزات با کیفیت داخلی و خارجی هستیم تا محصولی با بالاترین استاندارد و مناسب‌ترین قیمت را به شما ارائه دهیم.

استانداردهای بین‌المللی در سیستم‌های ارتینگ

برای اطمینان از عملکرد صحیح و ایمن سیستم ارتینگ، رعایت استانداردهای زیر الزامی است:

🌍 مهم‌ترین استانداردهای ارتینگ:

• IEC 60364: استاندارد بین‌المللی تأسیسات الکتریکی ساختمان‌ها (بخش ارتینگ)

• IEEE Std 80: استاندارد ارتینگ در پست‌های برق و تأسیسات فشار قوی

• BS 7430: استاندارد بریتانیا برای عملیات ارتینگ

• مقررات ملی ساختمان ایران (مبحث ۱۳): الزامات مربوط به سیستم ارتینگ در ایران

✅ نکته اجرایی: قبل از نصب سیستم ارتینگ، حتماً از مشاوران ما بخواهید تا بر اساس این استانداردها، طرح مناسب را برای پروژه شما تهیه کنند.

نکات طلایی برای انتخاب و خرید سیستم ارتینگ مناسب

1. اندازه‌گیری مقاومت خاک: اولین قدم برای طراحی یک سیستم ارتینگ بهینه، اندازه‌گیری مقاومت ویژه خاک محل پروژه است.

2. تعیین مقاومت هدف: بر اساس نوع پروژه و استاندارد مربوطه، مقاومت هدف (مثلاً کمتر از ۲ اهم برای پست‌های برق) را مشخص کنید.

3. انتخاب نوع الکترود: بر اساس مقاومت خاک و فضای موجود، تصمیم بگیرید از راد ارت، صفحه ارت یا ترکیبی از آنها استفاده کنید.

4. توجه به خوردگی: جنس الکترود را متناسب با خورندگی خاک انتخاب کنید (در خاک‌های اسیدی، مس یا استیل ضد زنگ انتخاب بهتری است).

5. کیفیت اتصالات: از کلمپ‌ها و روش اتصال (جوش کدولد یا مکانیکی) مطمئن شوید. اتصالات نامناسب، بزرگترین نقطه ضعف سیستم ارتینگ هستند.

6. تست نهایی: پس از نصب، حتماً مقاومت سیستم را با دستگاه ارت‌سنج اندازه‌گیری کرده و گزارش تست را دریافت کنید.

اگر به دنبال تجهیزات جانبی دیگری مانند تست باکس برای عیب‌یابی سیستم‌های خود هستید، می‌توانید به صفحه محصول مراجعه کنید.

 سؤالات متداول (FAQ)

سوال: مقاومت استاندارد برای سیستم ارتینگ چقدر است؟
جواب: مقدار استاندارد به نوع پروژه بستگی دارد. برای ساختمان‌های مسکونی معمولی، مقاومت کمتر از ۱۰ اهم قابل قبول است. برای اتاق‌های کامپیوتر و تجهیزات حساس، کمتر از ۲ اهم و برای پست‌های برق فشار قوی، کمتر از ۱ اهم مورد نیاز است.

سوال: چه تفاوتی بین ارتینگ و صاعقه‌گیر وجود دارد؟
جواب: سیستم ارتینگ برای تخلیه جریان‌های ناخواسته معمولی (مانند نشتی و اتصال کوتاه) طراحی شده است، در حالی که صاعقه‌گیر مخصوص هدایت جریان عظیم صاعقه به زمین است. هر دو به یک سیستم زمین متصل می‌شوند، اما طراحی و ابعاد آنها متفاوت است.

سوال: آیا می‌توان از سیستم ارتینگ قدیمی دوباره استفاده کرد؟
جواب: سیستم‌های ارتینگ پس از مدتی به دلیل خوردگی و تغییرات شیمیایی خاک ممکن است کارایی خود را از دست بدهند. قبل از استفاده مجدد، حتماً تست مقاومت انجام دهید و در صورت نیاز، سیستم را بازسازی کنید.

سوال: فرق بین راد ارت تمام مس و راد فولادی با روکش مس چیست؟
جواب: راد تمام مس رسانایی بالاتری دارد اما بسیار گران‌تر و نرم‌تر است. راد فولادی با روکش مس، ترکیبی از استحکام فولاد و رسانایی مس را ارائه می‌دهد و رایج‌ترین و مقرون‌به‌صرفه‌ترین گزینه برای اکثر پروژه‌هاست.

سوال: مواد کاهنده مقاومت چه مدت کارایی دارند؟
جواب: مواد کاهنده استاندارد مانند بنتونیت، سال‌ها کارایی خود را حفظ می‌کنند، اما بسته به شرایط خاک و میزان بارندگی، ممکن است هر ۵ تا ۱۰ سال نیاز به بازسازی یا تزریق مجدد داشته باشند.

 جمع‌بندی و خرید سیستم ارتینگ

سیستم ارتینگ، یک سرمایه‌گذاری کوچک اما حیاتی برای ایمنی جان انسان‌ها و حفاظت از تجهیزات گران‌قیمت شماست. انتخاب تجهیزات استاندارد و اجرای اصولی، تفاوت بین یک محیط ایمن و یک فاجعه احتمالی را رقم می‌زند.

در تابلو پارس نو، ما تمام محصولات سیستم ارتینگ از جمله راد ارت، صفحه ارت، مواد کاهنده مقاومت، کلمپ و بست، جوش کدولد و ارت پیت را با بالاترین کیفیت و بهترین قیمت عرضه می‌کنیم. همچنین تیم فنی ما آماده ارائه خدمات مشاوره، طراحی، نصب و تست سیستم ارتینگ در پروژه‌های شماست.

برای تکمیل سیستم ایمنی پروژه خود، می‌توانید از سایر خدمات ما مانند خدمات رنگ پودری برای محافظت از تجهیزات در برابر خوردگی، خدمات سندبلاست برای آماده‌سازی سطوح، یا برش لیزر تجهیزات و قطعات برای ساخت قطعات سفارشی نیز بهره‌مند شوید.
